產品描述

C-1Z3三相智能電量變送器



產品簡介

本產品可將三相交流電壓V、電流I、有功功率P、無功功率Q、功率因數C等隔離轉換為標準直流模擬信號輸出，可 6路參數同時輸出，輸出參數可選1～6路任意組合；

該產品採用專用電量測量芯片，24位高精度AD交流采樣，交流真有效值測量方式，專業MCU數字校準與處理，具有高精度、高隔離、性能穩定、抗干擾能力強等特點。

標準DIN導軌(35mm)安裝，插拔式端子接線；



技術參數

• 執行標準：GB/T 13850-1998,ICE688:1992
• 輸入規格：電壓量程100V、260V、450V等可選

電流量程1A、5A等可選，超過5A量程需外配互感器；

• 輸入頻率：工頻，45～65Hz
• 輸入阻抗：電壓通道≥1.4KΩ/V；電流通道≤100mΩ
• 輸入過載能力：1.2倍量程可持續；瞬間(<10周波)電流5倍、電壓3倍量程不損坏
• 輸出規格：0～20mA、4～20mA、0～5V、0～10V等標準直流信號
• 精度等級：0～5/10V輸出型±0.2%F.S，0/4～20mA輸出型±0.5%F.S
• 線性範圍：1％～100％標稱值
• 輸出負載能力：電壓輸出型5mA；電流輸出型≤650W（24V電源），≤200W（12V電源）
• 輸出紋波：≤10mV（有效值，額定輸出負載時）
• 響應時間：≤300ms
• 耐壓強度：輸入/輸出/外殼間2000VAC/min；500VDC時＞100MΩ
• 工作環境：－20℃～60℃；相對濕度5～95%無結露
• 溫度漂移：≤100PPM(-10℃～＋60℃範圍內)
• 輔助電源：DC12～24V
• 消耗電流：≤30mA×輸出通道數
• 安裝方式：35mm 標準DIN導軌安裝

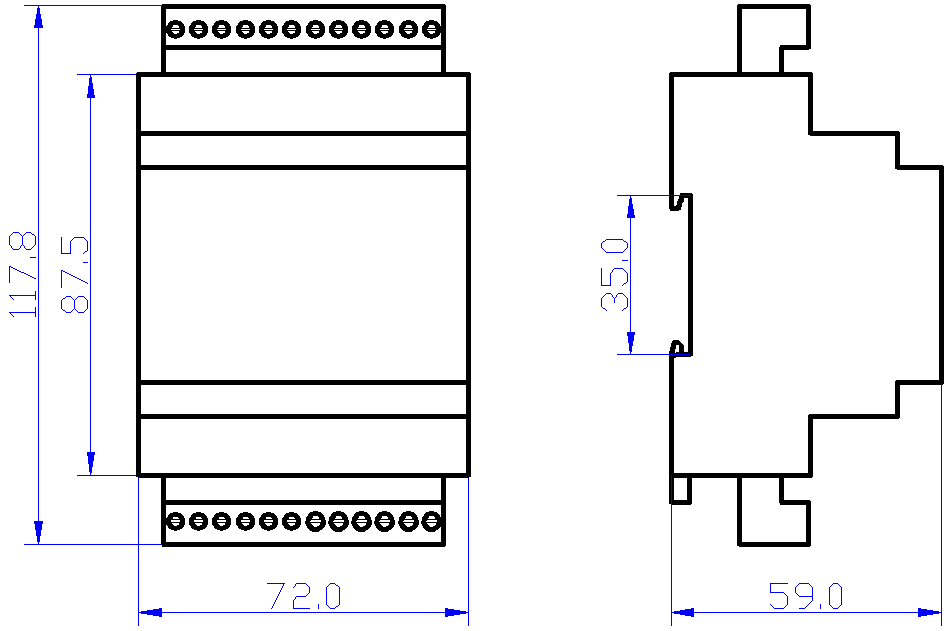

• 模塊尺寸：  118×72×59mm

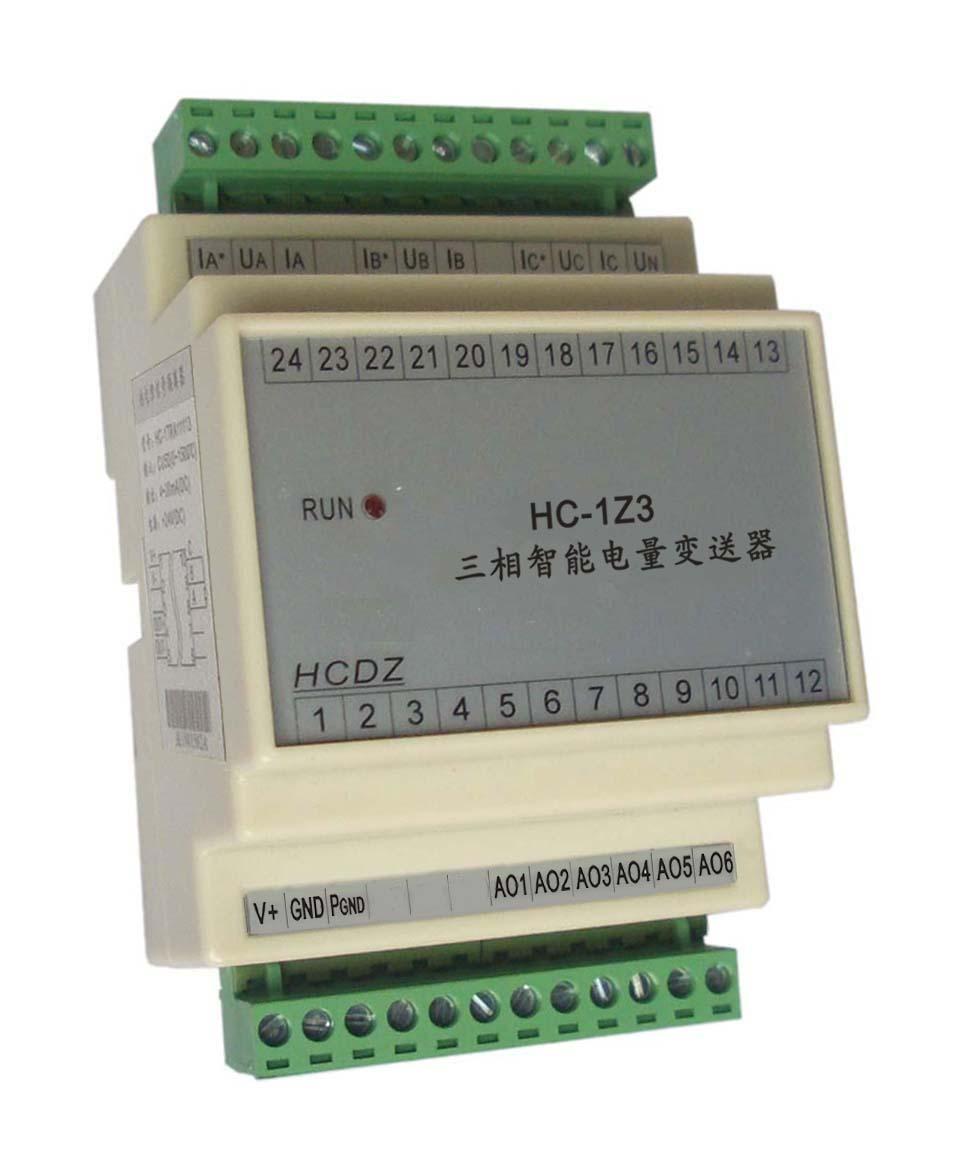

產品圖片
